GXY-B植物根係圖像分析儀是基於圖像識別技術來分析植物根係生長狀態和根係形態的科研儀器！它采用高拍儀拍照獲取植物根係圖像，從而快速分析出植物根係長度、直徑、根係表麵積、體積、植物根尖數、分叉數、關節點、連接點數、交疊數及根瘤菌等參數。植物根係圖像分析儀廣泛用於植物根係形態學、植物構造研究、植物科學研究等領域中。

通過利用植物根係圖像分析儀來對植物根係相關參數進行快速分析，能夠推動農業信息化、產業化的發展，促進農業和信息技術的融合。同時也能解決根係結構和幾何參數難以獲取的問題，有效的提升了從業人員工作效率、減少人工成本。另外植物根係圖像分析儀也可為植物根係生態、抗逆性、脅迫等研究提供數據資料。

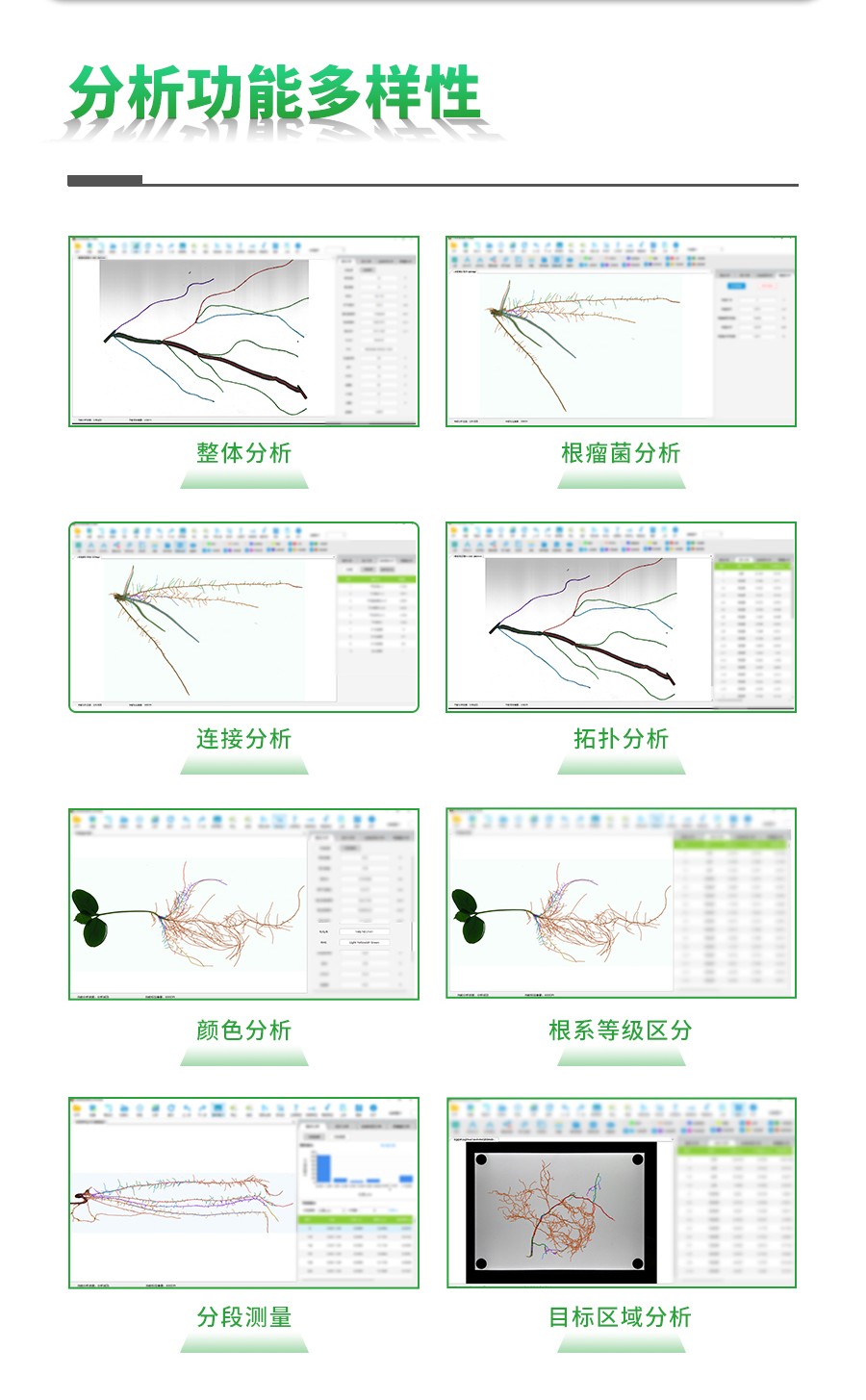

根係分析功能：

1、拓撲分析：能自動進行根係的拓撲分析，自動確定根的連接數、長度、體積等參數，可自動區分側根等級自動分析主根或任意一支側根的參數等，根係等級分為8級，使根係分析更加準確；

2、根瘤分析：植物根係圖像分析儀可自動識別並分析根瘤體積在根係中的占比，以客觀確定根瘤數、根瘤表麵積、根瘤表麵積貢獻量、根瘤體積和根瘤體積貢獻量，可手動添加未識別的根瘤，也可刪除係統識別錯誤的根瘤，手動操作使數據更加準確；

3、連接分析：可分析準確分析根係內各根段的角度關係；

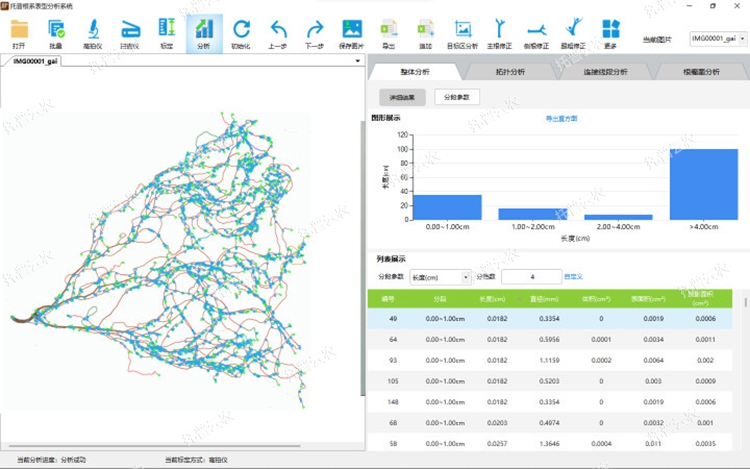

4、分段測量：植物根係圖像分析儀可通過直徑、投影麵積、表麵積、體積和長度進行根係分段和分檔，並可自定義進行分檔設置，自動測量各直徑段長度、投影麵積、表麵積、體積等，及其分布參數，並輸出數據直方圖，實現數據可視化

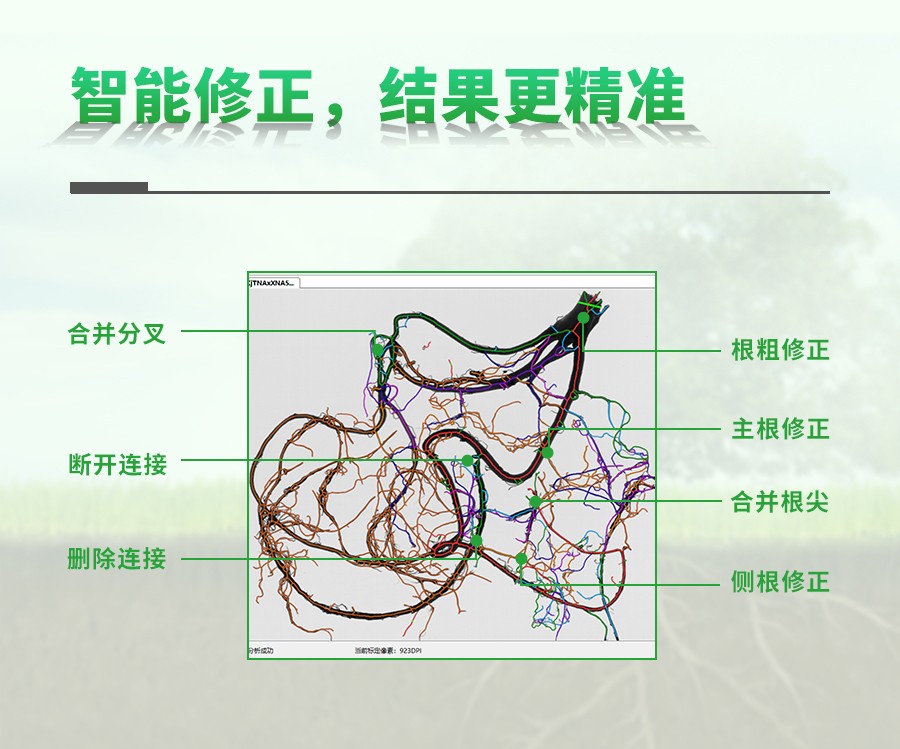

5、智能校正，結果更精準：可對根係進行合並分叉、刪除連接、合並根尖、斷開連接、毛刺去除、主根修正、側根修正、根粗修正等校正，可操作性強；

6、自動剔除雜點：通過設定像素值剔除雜點，凸顯目標根係輪廓；

7、自動標定：用戶輸入掃描像素後，軟件自動換算實際長度；

8、個性化顯示，觀察更輕鬆：支持對圖片分析的參數進行勾選設置，可用不同顏色顯示出根係的端點、關節點、連接線段、根瘤、主根、1-6級側根和低級側根，便於檢測中的直觀顯示與區分；

9、圖片二值化：調整圖片灰度對比，更好分割根係和調整背景，使分析結果更準確；

10、還原至初始圖片：可將分析或操作後的圖片還原為剛打開時的狀態；

11、目標區域分析：植物根係圖像分析儀可手動選擇想要測定的目標區域，隻對選定的目標區域進行分析，分析更加靈活，增加數據準確性。

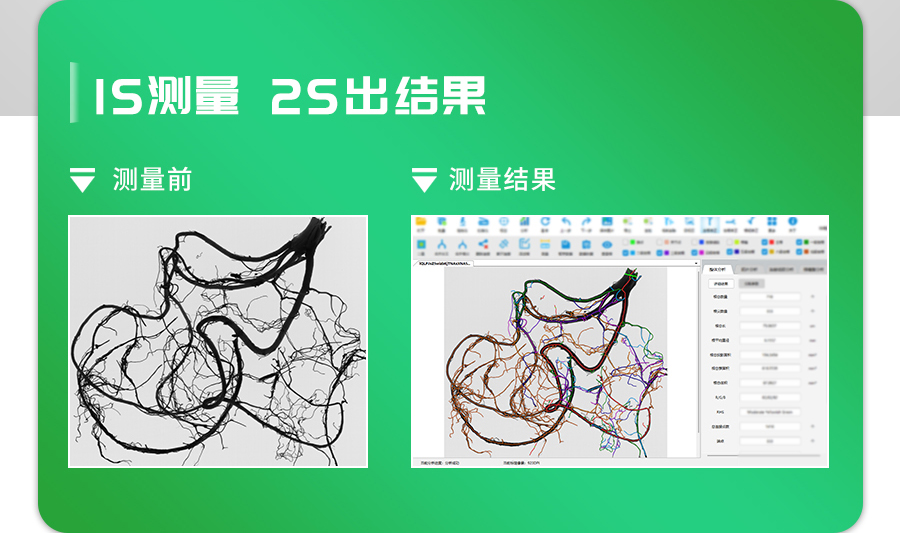

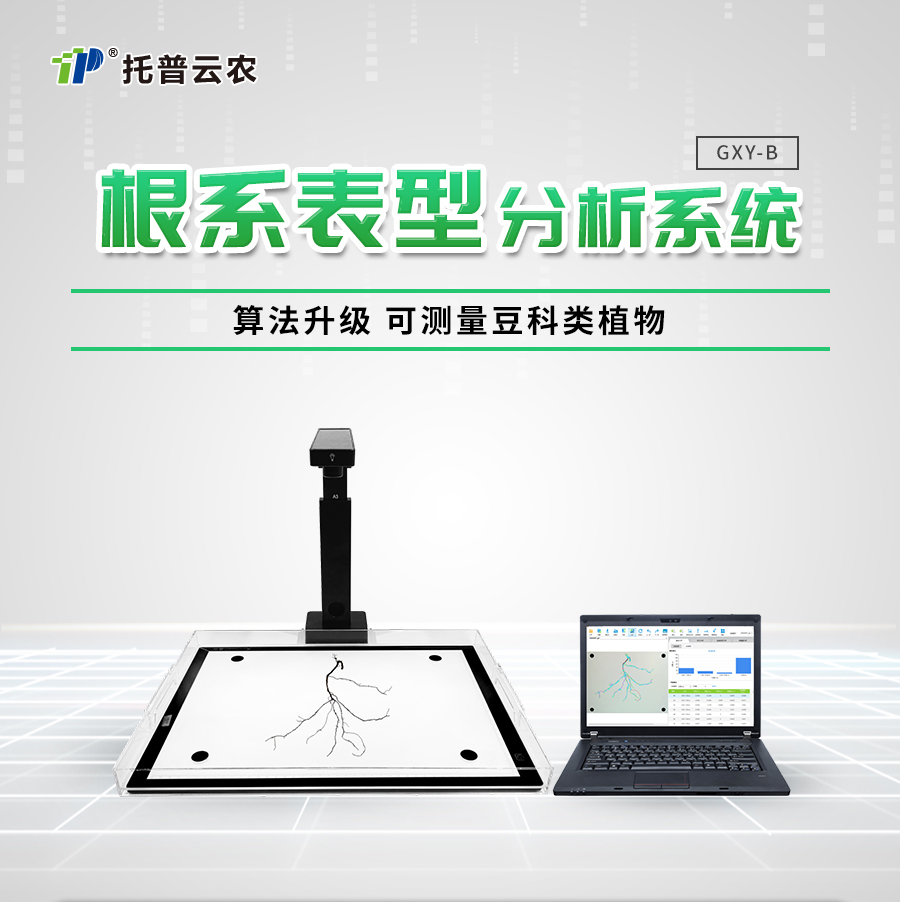

2200萬像素高拍儀：分析速度更快，出圖響應時間1s；

高精度分析根係：高拍儀和背光板都可調光，壓板具有防反光功能，多方位避免燈光或其他光線對根係的影響，根係分析無陰影；

一鍵分析多項參數：植物根係圖像分析儀一鍵操作，精準獲取根總數、根尖數量、根總長、根平均直徑、根總投影麵積、根總體積、R/G/B、RHS、總連接點數、端點、關節點、連接點數、分叉數、交疊數、盒維數等多項參數；

軟件加密、數據更安全：采用動態二維碼+密碼狗加密，登記具體使用單位的信息，防止加密狗的丟失；

大批量全自動分析：單次可批量分析100張以上圖片，自動保存分析結果，省時省力；

數據自動保存：可隨時暫停或繼續分析數據，數據進度自動保存；

數據導出表格化：將圖片或數據導出至指定文件夾，數據可導出Excle格式追加至指定文件夾下方；

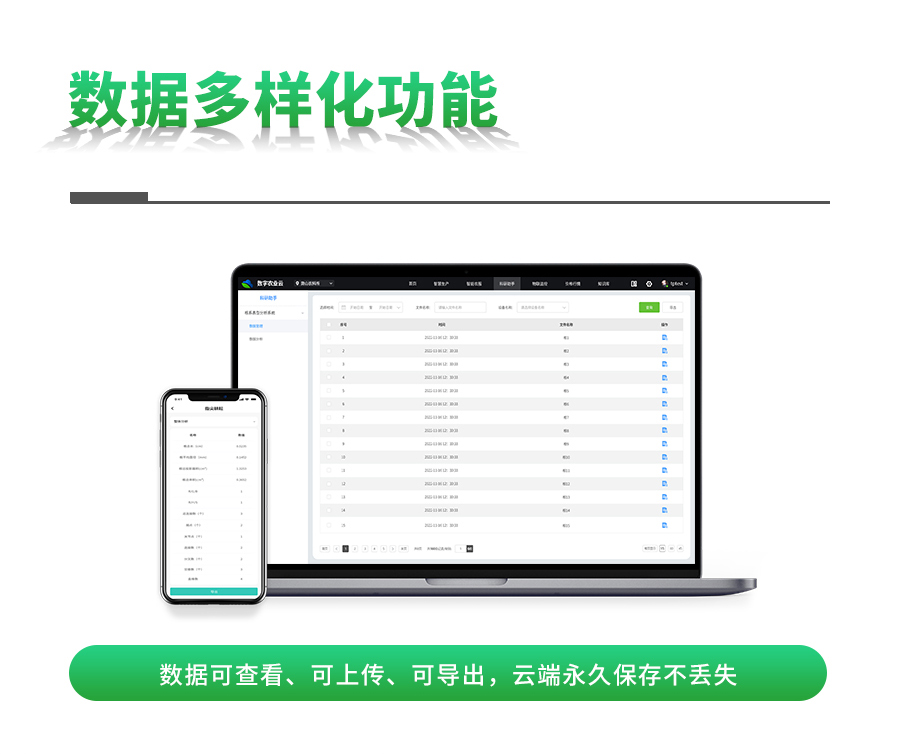

自帶指尖耕耘手機app與雲平台：多平台共享數據，可實時查看與導出；多平台備份數據，永久保存不防丟失

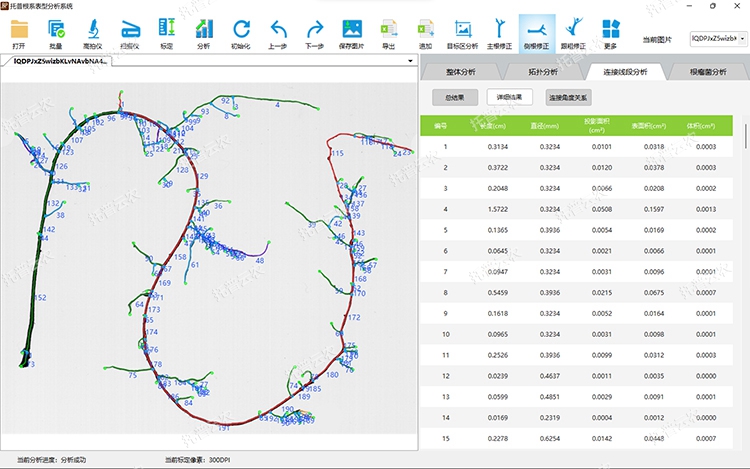

連接線段分析

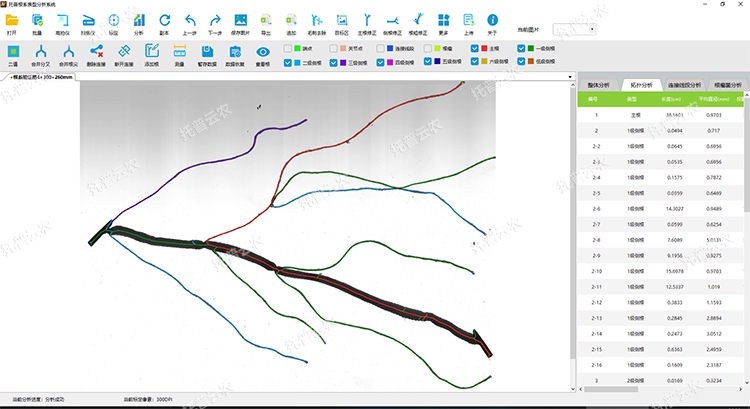

拓撲分析

整體分析

整體參數：

總根係長度範圍：0-10000mm

總根尖數量範圍：0-1000

投影麵積範圍：0-200000mm²

表麵積範圍：0-1000000mm²

體積範圍：0-2000000000mm³

根係平均直徑範圍：0-20mm

總交疊數量範圍：0-10000

側根分叉數量範圍：0-10000

拓撲分析參數（需要相對完整根係）：

各級根係長度範圍：0-10000mm

各級根平均直徑範圍：0-20mm

各級根連接數量範圍：0-100

各級根投影麵積範圍：0-200000mm²

各級根表麵積範圍：0-1000000mm²

各級根體積範圍：0-2000000000mm³

連接分析參數：

平均長度：各根段總的平均長度範圍：0-10000mm

平均角度：各根段總的平均角度範圍： 0-180度

平均投影麵積:各根段的總平均投影麵積範圍：0-200000mm²

平均表麵積：各根段的總平均表麵積範圍：0-1000000mm²

平均體積：各根段的總平均體積範圍：0-2000000000mm³

平均直徑：各根段的總平均直徑範圍：0-20mm

根瘤分析參數：

根瘤個數：根係上的根瘤數量範圍：0-1000

根瘤麵積：總的根瘤的麵積範圍：0-1000000mm²

根瘤麵積貢獻量：根瘤在根係總表麵積中的占比範圍：0-100%

根瘤體積：總的根瘤的體積範圍：0-2000000000mm³

根瘤體積貢獻量：根瘤根係總體積中的占比範圍：0-100%
